| CAS Number:9003-56-9 基本信息 | |
| 中文名:46938 | ABS樹脂; 丙烯腈-丁二烯-苯乙烯共聚物; 丙烯腈-丁二烯-苯乙烯三元共聚物 |
| 英文名:27114 | ABS Resins |
| 別名: | Acrylonitrile-butadiene-styrene terpolymer; Acrylonitrile Butadiene Styrene Resins |
| 分子結(jié)構(gòu): |
|
| 分子式: | C45H51N3X2 |
9003-56-9 | |
| 物理化學(xué)性質(zhì) | |
| 熔點(diǎn): | 58.54（±0.5）℃ |
| 性質(zhì)描述: | 無色單斜晶系結(jié)晶或白色粉末。 溶于冷水，其水溶液呈酸性。 |
| 安全信息 | |
| 安全說明: | S36：穿戴合適的防護(hù)服裝。 |
| 危險(xiǎn)品標(biāo)志: |  Xn：有害物質(zhì) |
| 危險(xiǎn)類別碼: | R20/21/22：吸入、皮膚接觸和不慎吞咽有害。 |
| 其他信息 | |
| 產(chǎn)品應(yīng)用: | 1、應(yīng)用于汽車、電子、電器、機(jī)械、紡織、鐵路、12英寸黑白電視機(jī)、彩電機(jī)箱等。 2、用于配制溶劑型膠黏劑，粘接聚苯乙烯類塑料。ＡＢＳ樹脂以較高的抗沖擊強(qiáng)度、耐化學(xué)藥品性、電性能和良好的加工性能、電鍍性能，被廣泛用于汽車工業(yè)、電子電氣工業(yè)、辦公機(jī)器及建筑管材等領(lǐng)域，近年來得到較快的發(fā)展。通過共混、共聚、填充、增強(qiáng)等改性技術(shù)，可賦予ABS樹脂高性能和特殊功能，如將ＡＳ基料樹脂中的苯乙烯的一部分或全部以苯基馬來酰亞胺置換，可得到高耐熱性樹脂；將ＡＢＳ樹脂中的丙烯腈含量提高或加入甲基丙烯酸甲酯單體，可得到耐化學(xué)藥品性樹脂；在ＡＢＳ樹脂中摻入聚氯乙烯樹脂或添加溴系阻燃劑，可提高其阻燃性；將ＡＢＳ樹脂中的丁二烯橡膠組分用不含雙鍵的丙烯酸酯橡膠或三元乙丙橡膠代替，可解決耐候性的問題；通過摻入無機(jī)或有機(jī)抗菌劑，能得到抗菌性樹脂；值得一提的是，為了改善ABS樹脂的耐熱性、耐沖擊性、耐化學(xué)藥品等性能 |

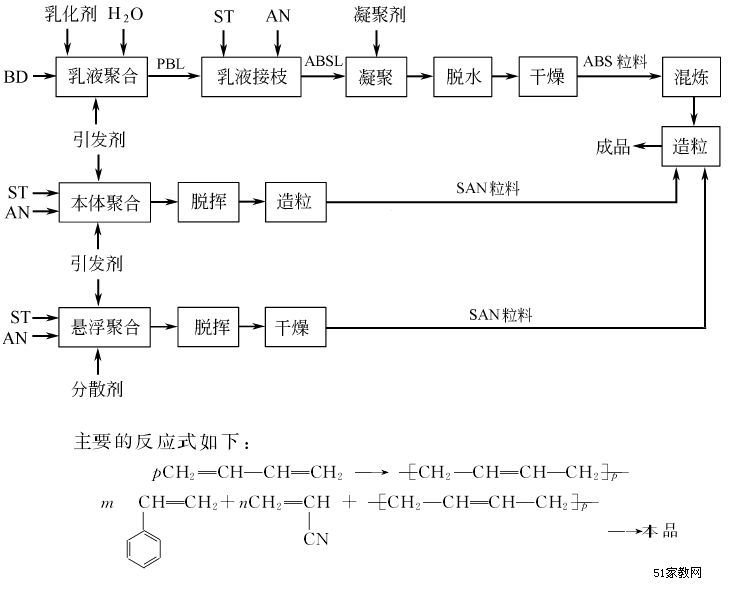

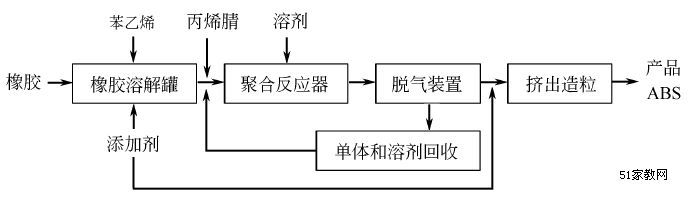

| 生產(chǎn)方法及其他: | 典型的乳液接枝摻混法ABS生產(chǎn)工藝 流程如下。 丙烯腈的用量20%～30%，丁二烯6%～35%，苯乙烯45%～70%。聚合溫度約為50～100℃，接枝溫度為60～90℃，凝聚時(shí)溫度為85～95℃。 連續(xù)本體法ABS樹脂生產(chǎn)工藝過程 將增韌橡膠溶于單體和少量溶劑中進(jìn)行接枝聚合，隨著聚合反應(yīng)的進(jìn)行，形成溶解于單體中的接枝橡膠和SAN兩個(gè)獨(dú)立相溶液。由于聚合反應(yīng)的進(jìn)一步加深，發(fā)生相轉(zhuǎn)變，SAN成為連續(xù)相，橡膠粒子形成并分離出來，分散在SAN相中。通過相轉(zhuǎn)變獲得適當(dāng)?shù)南鹉z粒徑和界面相容性。反應(yīng)后期，進(jìn)行適度交聯(lián)以增加橡膠粒子的強(qiáng)度，然后脫揮、造粒，得到ABS樹脂產(chǎn)品。連續(xù)本體法ABS生產(chǎn)工藝程如下：  ＡＢＳ樹脂的合成工藝大致可以分為混煉法和接枝共聚法兩種。接枝共聚法可以分為不均勻接枝法和均勻接枝法。不均勻接枝法通常指乳液聚合法，而均勻接枝法則包括本體聚合、懸浮聚合和本體懸浮聚合等方法 |
| 相關(guān)化學(xué)品信息 | |
| 2-乙基苯酚 水楊醇 2-羥基苯甲醛 鄰甲氧基苯胺 愈創(chuàng)木酚 N-甲基-N-苯基苯磺酰胺 1-溴化萘 1-甲基萘 1-氯萘 1-碘萘 a-萘酚 alpha-(三氯甲基)芐基醇乙酸酯 鼠李素 1-氨基-8-萘酚-3,6-二磺酸 戊沙溴銨 2-苯基丁酸 1-萘氨基苯 1-(3-氯苯基)-3-甲基-2-吡唑啉-5-酮 4-甲基傘形酮 伯氨喹 鄰氨基聯(lián)苯 鄰苯基苯酚 蒽酮 占噸醇 占噸酮 3,4,5-三甲氧基肉桂酸 2-氨基-8-萘酚-6-磺酸 3,5-二溴水楊醛 DL-扁桃酸 抗氧劑LK-1081 | |
VIP產(chǎn)品僅需0.80元/個(gè)/年-愛化學(xué)
此QQ僅用于VIP合作聯(lián)系!
